TEMA 4 MONTAJE Y MANTENIMIENTO.
RESUMEN TEMA 4.
1.LA CAJA DEL ORDENADOR.
- La caja o carcasa es el elemento encargado de portar y proteger los componentes internos del ordenador.
- Sus principales características son: Tamaño, peso, ventilación, material/rigidez, conexiones frontales y bahías de expansión.
- CAJA MODELO TORRE.
- CAJA MODELO SEMITORRE.
- CAJA MODELO MINITORRE.
- CAJA MODELO MICROTORRE.
- CAJA MODELO GRAN TORRE.
- CAJA MODELO SLIM.
- CAJA MODELO MINI O BAREBONE.
- CAJA MODELO SOBREMESA.
- La fuente de alimentación se encarga de transformar la corriente de la red eléctrica (alterna a 220V) en una corriente que pueda soportar el equipo (continua a 5-12 V).
- La mayoría de fuentes de los equipos informáticos son conmutadas, cambian el sentido de la corriente. Todas las fuentes generan una cantidad importante de calor, por ello tienen al menos un ventilador.
- La fuente de alimentación AT la lanzó al mercado IBM en 1984. Actualmente esta en desuso, ya que sus conectores específicos para las placas AT: tiene un interruptor de encendido para alimentar la fuente con los 220V.
- Esta fuente de alimentación (AT eXtendida) se creó para equipos con placa base ATX.
- Las placas base ATX se encuentran permanentemente alimentadas.
- La placa base ATX dispone de los siguientes conectores:
ATX de 20/24 pines | Alimenta la placa. |
ATX 12 V | Alimenta la placa. |
Molex de 4 pines | Alimenta unidades IDE y ventiladores. |
Conector de corriente SATA | Alimenta unidades SATA. |
Conector de corriente PCIe | Alimenta tarjetas PCIe. |
- Se han diseñado fuentes adaptadas a cajas de dimensiones inferiores:
- Todas estas fuentes mantienen el estándar ATX, como podemos observar, varía su forma, tamaño, y número de conectores, dependiendo de las necesidades de cada placa o equipo.
- Los equipos portátiles no llevan integrada ninguna fuente de alimentación, en su lugar se emplean un adaptador de corriente que realiza la función de la fuente.
- Los adaptadores están formados por:
2.4.La batería en equipos portátiles.
- Los equipos portátiles permiten a los usuarios trabajar con ellos sin necesidad de emplear una toma de corriente. Esto es posible gracias a la batería, que se recarga mediante el adaptador de corriente.
- Las baterías están compuestas por celdas electroquímicas, espacios donde se almacena la corriente eléctrica. La capacidad de estas celdas se mide en miliamperios-hora(mAh).
- Lo que nos indica de manera fiable la duración de una batería es la densidad de energía, que se mide en vatios-hora(Wh).
- La placa base es el componente fundamental de todo equipo informático, ya que el resto de componentes del ordenador están conectados a ella.
- Además de la caja, la placa base determina el modelo de fuente de alimentación que se va utilizar.
- El microprocesador (procesador o <<micro>>) dirige y controla el resto de componentes del equipo informático.
- Los principales fabricantes son Intel y AMD.
- Sus características más importantes son:
La velocidad de un reloj (frecuencia) | Indica la velocidad con la que el micro realiza una tarea. Se mide en megahercios (MHz) o gigahercios(GHz). |
La arquitectura: 32 bits o 64 bits | Los procesadores de 32 bits tienen un límite para mapear o controlar 4 GB de RAM. Los procesadores de 64 bits son aquellos que tienen más de un núcleo. |
El número de núcleos | La mayoría de microprocesadores están compuestos por dos o más núcleos. |
El bus de sistema (FSB) | Es el canal que comunica la CPU con la memoria RAM. |
La memoria caché | Se divide en niveles (L1, L2, L3). Intel a implantado L4 para los procesadores gráficos integrados. |
El nivel de integración | Cuanto más alto sea el nivel de integración, menor será el espacio entre los componentes del micro, y el funcionamiento será más rápido. Además, se disminuye el consumo de energía y el calor generado. |
- Los microprocesadores para equipos portátiles no sirven para equipos de sobremesa, y viceversa.
- Los equipos portátiles llevan sus propios microprocesadores:
TIPOS DE MICROPROCESADORES. | |
No Mobile | Se utilizan en ordenadores de sobremesa, pero adaptados para los equipos portátiles. |
Mobile | Creados exclusivamente para portátiles, tienen un menor consumo de energía, por lo que en generan menos calor. |

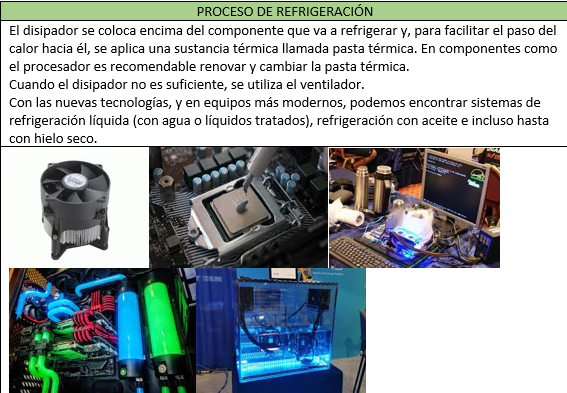

- El sistema de refrigeración tiene como objetivo reducir la temperatura de ciertos componentes del ordenador y la temperatura general de la caja.
- Este sistema está compuesto por disipadores( que extraen el calor del componente y lo llevan al exterior) y ventiladores( que mueven el aire caliente).
- El elemento principal del sistema de refrigeración lo conforman los disipadores. La forma y dimensiones del disipador no son aleatorias, sino que siguen unos principios físicos.
6.LA MEMORIA RAM.
- La memoria RAM es el dispositivo donde se almacena los datos e instrucciones necesarios para el correcto funcionamiento del equipo informático.
- Esta memoria está formada por chips embalsados en un circuito, que recibe el nombre de <<módulo de memoria>>.
- La memoria RAM suele ser volátil, es decir, que cuando no hay corriente eléctrica la información desaparece.
- Memoria RAM no volátiles: Son memorias flash muy utilizada para la fabricación de los chips.
Tipos de RAM:
RAM dinámica: Tiene menor velocidad pero mayor espacio por lo que vale menos dinero necesita actualización constante y se hace mediante el reloj conocido como refresco.
RAM estática: Tiene mayor velocidad menor espacio por lo que vale mas dinero necesita menos actualizaciones.
RAM dinámica síncrona: Son las memorias mas utilizadas están sincronizadas con las señales del bus del sistema y hay diferentes modelos:
SDR, DDR, DDR2, DDR3, DDR4 y GDDR.
SDR: Tienen dos muescas.
DDR: Tienen una muesca no son compatibles entre si.
memoria RAM para portátiles: Están compuestos por memorias mas pequeñas conocidas por SO-DIMM.
- Son dispositivos que se encargan de almacenar datos y aplicaciones que se manejan en el equipo.
- Hay diferentes modelos:
Disco duro: Es la principal unidad de almacenamiento del equipo alberga el sistema operativo y utiliza cables con conexiones IDE y SATA.
Los dispositivos portátiles: tamaño, conexiones y ubicación. Son mas rápidos, no tienen partes móviles, son fáciles de manipular y conservan la información sin necesidad de energía.
Dispositivos flash: Permiten manipular la información sobre soportes de tipo flash disk.
Unidad óptica: son dispositivos de lectura y grabación conocidos como DVD, CD y Bluray existen lo que se llama combos dispositivos de lectura y escritura CD/DVD.
SSD: Son mas pequeños pudiéndose manejar mejor y mas resistentes porque no tienen partes móviles y son memorias flash.
- Se utilizan para aumentar o ampliar las capacidades del equipo.
- La tarjeta gráfica: se encuentran en conexiones AGP Y PCle x16 Express.
- Las tarjetas tienen su propia CPU (GPU) y su RAM (VRAM).
- Las especificaciones son:
- Fabricante de la GPU
- Información de la VRMA
- tipo de interfaz: PCle x16 Express o AGP.
- Otras tarjetas: Red, sonido, expansión de puertos USB y tarjeta de expansión firewire.
MODELO | NOX COOLBAY VX | PHANTEKS ECLIPSE P400 | COSAI CARBIDE SERIES SPEC-ALPHA |
PRECIO | 54,95 | 64,99 | 54,99 |
TIPO DE CAJA | SEMITORRE | SEMITORRE | SEMITORRE |
FACTOR/ES DE FORMA SOPORTADO/S | ATX, Micro-ATX | ATX, microATX, miniATX, EATX. | ATX |
DIMENSIONES | 185x412x450mm | 210x465x470mm | 483x199x433mm |
Nº DE BAHÍAS DE EXPANSIÓN | 7 | 7 | 5 |
CONXIONES FRONTALES | 2xUSB, micrófono, 1HD audio. | x2USB, micrófono, auricular, altavoz, reset, control RGB LED. | USB 3.0, puertos para todo tipo de conexión. |
Nº DE VENTILADORES | X1 | X4 | X4 |
POTENCIA | 650w |
PRECIO | 37,20 |
RUIDO | 14dB |
CONECTORES | 1 x 20+4 pines MB, 1 x12V (4+4), 4 x SATA, 2 x PATA, 1 X FDD, 1 x PCIE 6+2 |
- Cantidad de memoria RAM: 8GB DDR3.
- Número de módulos: 240 pines.
- Tamaño: Semitorre de 37 cm.
- Velocidad: Fluido.
- Tipo: Semitorre.
- A)Su precio es de 70,17 € y no no es posible instalar más modulos.
- B)El precio de la SO-DIMM es de 44,60€.
MODELO | Sapphire Pulse Radeon RX 560 | MSI GeForce GTX 1050Ti GAMING X | Gigabyte GeForce GT 210 |
PRECIO | 109,90 € | 152,90€ | 53,84€ |
FABRICANTE GPU | RADEON | GEFORCE | NVIDIA GEFORCE |
VRAM | GDDR5 | 4GB GDDR5 | GDDR3 |
PUERTOS | DVI-D: 1, HDMI: 1 | 1 x DisplayPort 1.4,1 x HDMI 2.0b, 1 x DVI-DL | 1 SOLO PUERTO |
COMPONENTE | MODELO | PRECIO |

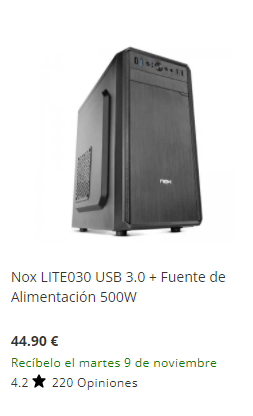

CAJA | NOX LITE 030 | 44.90€ |
PLACA BASE | ASUS GF-GAMING | 159.59€ |
MICROPROCESADOR | AMD RYZEN 5 | 302.37€ |
FUENTE DE ALIMENTACIÓN | TEMPEST GAMING GPSU | 49.99€ |
MEMORIA RAM | CRUCIAL BALLISTIC | 85.74€ |
DISCO DURO | ADATA XPG | 141.38€ |
| TOTAL:783.98€ | |
Tras la lectura de esta Práctica resuelta, responde las siguientes preguntas:
CONFECCIONAR EL PRESUPUESTO DE UN ORDENADOR DE ALTA GAMA.
COMPONENTES | MODELO | PRECIO |
CAJA | InWin 503 USB 3.0 | 72,45€ |
FUENTE DE ALIMENTACIÓN | Tempest Gaming PSU X 850W 80 Plus Bronce Modular | 69,99€ |
PLACA BASE | Asus ROG STRIX B460-H GAMING | 156,06€ |
MICROPROCESADOR | Intel Core I5 10400F 290 GHz | 150,71€ |
SISTEMA DE REFRIGERACIÓN | Corsair Vengeance Airflow Sistema de Refrigeración para Memoria RAM | 31,70€ |
MEMORIA RAM | Crucial Ballistix DDR4 3000Mhz PC4-24000 16GB 2x8GB CL15 Roja | 87,01€ |
DISCO DURO | TooQ TQE 2527 Carcasa USB 30 Para Discos Duros 25 SATA 3 Roja | 8,02€ |
UNIDAD ÓPTICA | Startech Adaptador IDE a SATA para para SSD o Unidad Óptica | 21€ |
TARJETA GRÁFICA | MSI GeForce GT 730 Low Profile 2GB GDDR3 | 86,64€ |
OTRAS TARJETAS DE EXPANSIÓN | StarTech PEX1394B3LP Tarjeta PCI Express 3x FireWire | 79,78€ |
| PRECIO TOTAL:763,36€ | |
PC DE ALTA GAMA | ||
COMPONENTES | MODELO | PRECIO |
CAJA | Corsair Obsidian Series 500D RGB SE USB 3.0 Cristal Templado Negro | 277,01€ |
FUENTE DE ALIMENTACIÓN | EVGA SuperNOVA 1300 P+ 80 Plus Platinum 1300W Full Modular | 349,65€ |
PLACA BASE | Asus ROG MAXIMUS XIII EXTREME GLACIAL | 1902,31€ |
MICROPROCESADOR | AMD Ryzen ThreadRipper Pro 3995WX 2.7 GHz | 5373,98€ |
SISTEMA DE REFRIGERACIÓN | Gigabyte AORUS Radeon RX 6900 XT Xtreme WaterForce WB 16GB GDDR6 | 2216,18€ |
MEMORIA RAM | Team Group T Force Zeus DDR4 3200MHz PC4 25600 64GB 2x32GB CL16 | 349€ |
DISCO DURO | WD Red Plus 3.5" 14TB NAS SATA 3 | 515,73€ |
UNIDAD ÓPTICA | Startech Adaptador IDE a SATA para para SSD o Unidad Óptica | 21€ |
TARJETA GRÁFICA | PNY Nvidia Tesla A40 48GB GDDR6 | 7101,22€ |
OTRAS TARJETAS DE EXPANSIÓN | StarTech PEX8S1050LP Tarjeta PCIe 8x RS-232 | 231,78€ |
| PRECIO TOTAL:18.337,86€ | |
PC DE BAJA GAMA | ||
COMPONENTES | MODELO | PRECIO |
CAJA | Aerocool CS 105 USB 30 Negra Roja Con Ventana | 31,89€ |
FUENTE DE ALIMENTACIÓN | Tempest Gaming GPSU Fuente De Alimentacion 650W | 39,99€ |
PLACA BASE | Placa ELEGOO UNO R3 ATmega328P ATMEGA16U2 con cable USB compatible con proyectos Arduino IDE | 11,49 € |
MICROPROCESADOR | AM3351BZCEA30R | 11,97€ |
SISTEMA DE REFRIGERACIÓN | Tacens Anima AF8 80mm | 2,08€ |
MEMORIA RAM | Crucial RAM CT4G4DFS824A 4 GB DDR4 2400 MHz CL17 Memoria de Escritorio | 18,99€ |
DISCO DURO | 1Life hd:vault 2 Caja Externa HDD/SSD 2.5" SATA USB 2.0 | 5,29€ |
UNIDAD ÓPTICA | Hitachi LG GH24NSD5 Grabadora DVD RW Interna Negra | 13,33€ |
TARJETA GRÁFICA | Conceptronic EMRICK U32 Tarjeta PCI Express 2x USB 3.0 | 10,22€ |
OTRAS TARJETAS DE EXPANSIÓN | Approx Tarjeta PCI 5 Puertos USB 2.0 | 7,53€ |
| PRECIO TOTAL: 152,78€ | |
ACTIVIDADES.
